La pell que respira: façana i tancaments

Tots els projectes tenen el seu valor, la seva singularitat i la seva identitat. La nova seu del Cateb vol trencar amb l’hermetisme de l’edifici original i convertir la seva façana en la seva senya d’identitat: un edifici que, des del primer cop d’ull, deixa clares les seves intencions. El projecte bastida —que acompanyarà per sempre la nova seu— és la nova definició d’aquest edifici, i aportarà un valor nou tant físicament com tècnicament.

Estat actual previ a la nova façana i primers passos

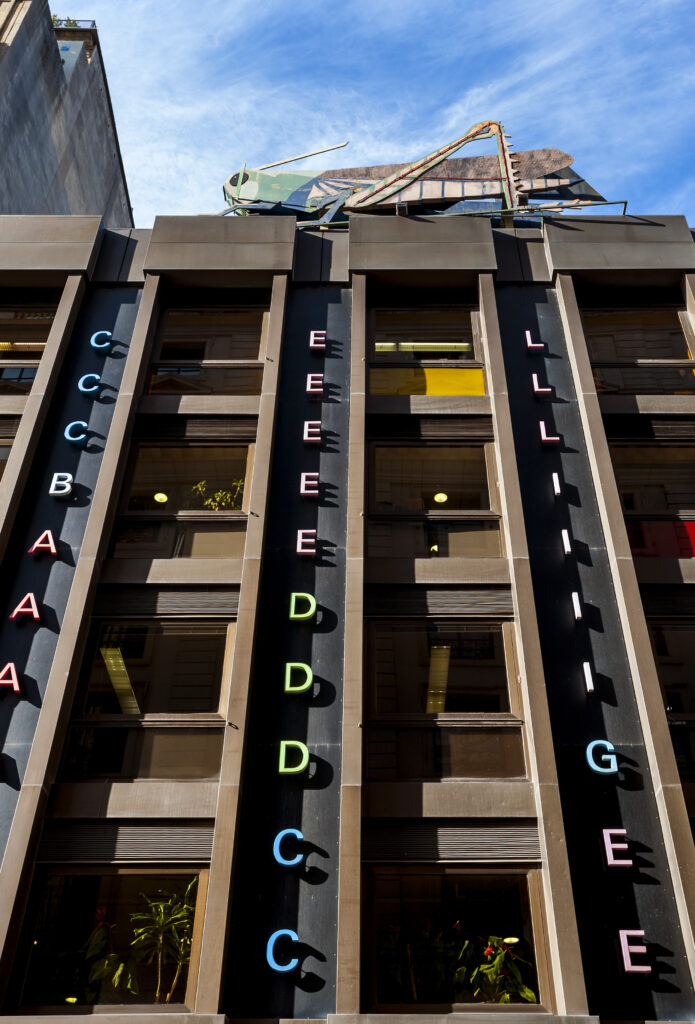

Inicialment ens vam trobar una façana totalment tancada i fosca, que feia impossible veure la vida del dia a dia al Cateb, però clarament identificable, ornamentada amb el poema visual de Joan Brossa i coronada pel llagost.

El primer pas va ser desvestir la totalitat de l’edifici: es van retirar el 100% de les façanes —la principal, la posterior— i es va obrir el pati interior d’obra. L’objectiu era clar: connectar la vida interior del Cateb amb la ciutadania. Per poder iniciar el projecte bastida, calia deixar l’edifici completament obert i net. A partir d’aquell moment, es va treballar ininterrompudament en el seu disseny: prenent mesures exactes, traçant les línies mestres i elaborant tota la documentació gràfica per a la fabricació i producció posteriors.

De què es compon la façana principal de la nova seu del Cateb

Parlar de la nova façana és parlar del mur cortina continu per una banda, i de la doble pell per l’altra. La unió de les dues dóna nom al projecte: el projecte bastida.

Aquesta façana es compon d’un mur cortina ininterromput des de la planta primera fins a la quarta, i de dos murs cortina independents a les terrasses de planta cinquena i sisena. Tot el mur cortina està format per perfils d’alumini extruït de la marca Schüco, amb un contingut d’almenys un 75% d’alumini reciclat, amb trencament de pont tèrmic i acabat lacat amb sistema bicapa mitjançant pintura de pols electroestàtica. La retícula es modula al llarg de la façana mitjançant muntants verticals alineats i travessers horitzontals; tots els muntants van fixats a forjat mitjançant ancoratges amb regulació tridimensional i perfils galvanitzats. Totes les unions incorporen desguassos i ventilacions, i tots els elements de tancament de cantells de forjat porten llana de roca per garantir un aïllament correcte, una eficiència energètica òptima i el respecte als principis de circularitat de materials.

Els vidres del mur cortina continu de plantes 1 a 4 són vidre cambra amb laminar exterior 4+4.3, amb capa de baixa emissió Planitherm XN, una cambra d’aire de 16 mm i intercalari en color negre mat, i vidre interior incolor 4+4.2 amb butiral acústic. Gràcies a aquesta solució, la connexió visual entre la ciutat i l’interior del Cateb serà plena, i l’edifici guanyarà en eficiència energètica i confort.

A la part superior de cada planta s’integren els flaps motoritzats —governats pel sistema BMS—, un sistema d’automatització i control centralitzat que optimitza el confort i l’eficiència tècnica de l’edifici. Aquests flaps aporten ventilació natural creuada a totes les plantes, permetent una renovació constant i calculada de l’aire de forma natural, reduint el consum energètic i afavorint la sostenibilitat. Els flaps es troben tant al pati interior com a la façana posterior per garantir aquesta ventilació creuada.

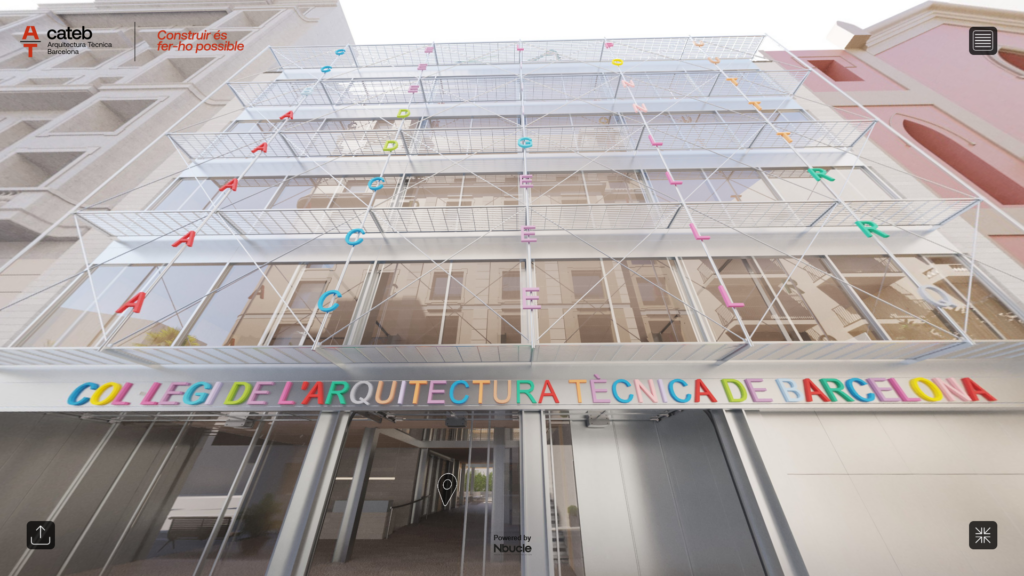

Les terrasses de planta cinquena i sisena continuen amb el mateix concepte, donant lloc a espais totalment oberts. Finalment, tot aquest mur cortina s’acabarà vestint amb una falsa bastida, que tindrà moltes qualitats ocultes i no servirà únicament com a nova insígnia dels arquitectes tècnics. La doble bastida estarà formada per una passarel·la horitzontal exterior entre plantes, amb fixació soldada i mecànica i el mateix acabat que la resta del conjunt, fixada a l’estructura principal del mur cortina. Incorporarà per planta les seves corresponents línies de vida, i anirà acabada amb creuetes simètriques en totes les retícules. Gràcies a aquesta falsa bastida, es podrà mantenir la totalitat dels vidres i elements exteriors sense necessitat de mitjans auxiliars, ja que des de l’interior de cada planta hi ha dos balconeres d’accés lateral per accedir-hi.

A nivell energètic, les creuetes de la falsa bastida optimitzaran el control solar dels vidres del mur cortina, millorant el rendiment del sistema en conjunt. Finalment, aquesta falsa bastida serà el penjoll d’or de la nova imatge del Cateb: convertint un element tan indispensable i vinculat a la nostra professió en una escultura flotant que presidirà la façana.

Com construïm la nova façana de la nova seu del Cateb

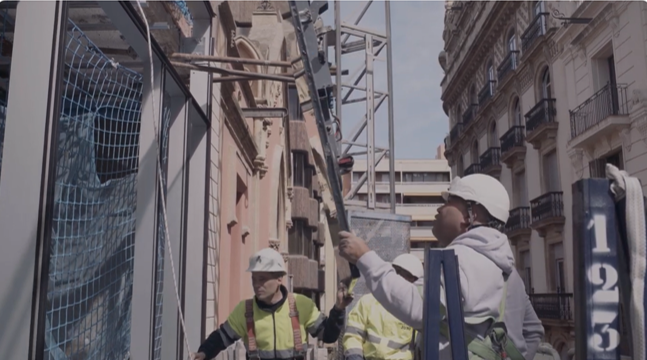

Al contrari del que pot semblar, l’execució de la nova doble pell no ha estat la part més complicada d’aquesta història. Per a la seva construcció s’ha optat per instal·lar dos sistemes d’andamis cremallera reculats amb safata d’ampliació. La primera fase ha estat muntar tots els ancoratges al llarg dels forjats. Un cop instal·lats, s’ha anat descarregant la retícula sobre el propi andami cremallera per muntar primer els muntants verticals i connectar-hi a continuació els horitzontals.

Amb la retícula acabada, es van portar els vidres i es van muntar per planta mitjançant camió grua amb ventoses específiques. Un cop l’edifici estava «tancat», es va procedir a la instal·lació de la totalitat dels flaps i elements de planta cinquena i sisena; en aquest cas, tot el material es va repartir amb camió grua i es va instal·lar des de l’interior. Per col·locar totes les tapetes de remat exterior, primer es van col·locar la totalitat de les mènsules de la falsa bastida, i posteriorment es va rematar la totalitat de la façana

Entrem ara en la fase final: a mesura que s’instal·la la doble pell, es va baixant planta a planta i desmuntant l’andami cremallera de forma sincronitzada per anar rematant les zones d’ancoratge. Un cop finalitzada completament la doble pell, es llogarà una tisora per col·locar la totalitat del poema visual de Joan Brossa als muntants principals verticals. Tot el poema visual, igual que el llagost, ha estat restaurat per una empresa homologada, respectant els acabats originals.

Cap d’obra: José Bodas Durán
Cap de producció: Jessica Paola Páez Mendoza
