Resistència
Es mostren 13 resultats
Escleròmetre
Instrument que consta d’un percutor que colpeja la superfície del material a estudiar amb una força prefixada. El rebot del percutor es mesura i dona informació sobre les característiques del material.
Aplicacions
Mesurar i valorar de forma qualitativa la resistència a compressió del formigó i altres materials com pedra i maó.
Avantatges
Econòmic.
Ràpida execució.
Permet fer moltes lectures per determinar homogeneïtat en diferents zones de l’edifici.
Limitacions i fiabilitat
La informació que s’obté és de la cara superficial del material.
La fiabilitat dels resultats és baixa si no es contrasta amb altres proves més fiables.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
DRC (Geohammer), Ectha, Eurosit, PCE Instruments, Proceq
Distribuïdors
Cooperativa Jordi Capell, Daga, Geonatura, Gimateg, GIS Ibérica, PCE Instruments
Escleròmetre per a morters
Escleròmetre que té un martell de rebot que treballa amb el sistema pendular i que, per tant, no s’ha de carregar sobre la superfície d’assaig.
Aplicacions
Mesurar la resistència de materials tous com morter, formigó lleuger, panells de guix, formigó fresc, juntes en estructures de maçoneria.
Avantatges
Mesures fàcils en superfícies verticals i horitzontals.
Permet el control i seguiment de processos de consolidació de materials petris, ceràmica, morters, pintura mural.
Limitacions i fiabilitat
Permet assajos en formigó tou a partir d’una resistència a compressió d’1 MPa.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Proceq
Distribuïdors
Daga.
Penetròmetre
Instrument que consta d’un rellotge de lectura de la tensió admissible i una tija que en pressionar manualment contra el sòl dóna la lectura.
Aplicacions
Mesurar la tensió admissible del terreny.
Valorar la densitat i resistència del terreny en la prospecció del sòl.
Avantatges
Relativa rapidesa i economia d’execució.
Limitacions i fiabilitat
La profunditat del terreny obliga a l’ús d’una tija més o menys llarga.
Permet d’anar fins a profunditats de 3 m.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Eurosit, Geotester, PCE Instruments
Distribuïdors
Geonatura, GIS Ibérica, PCE Instruments
Ultrasons (baixa freqüència)
Equip format per un emissor d’ultrasons que es col·loca a una de les cares de la paret o pilar i un receptor a l’altra cara.
Es mesura el temps que tarda una ona en travessar el material. La velocitat amb la que es desplaça dona informació sobre les característiques del material.
Aplicacions
Estimar la resistència dels materials a partir de la velocitat de transmissió de les ones ultrasòniques.
Localitzar lesions i defectes interns en formigó, pedra, maó i fusta.
Avantatges
Ràpida execució i molta experiència en la seva utilització en formigó.
Limitacions i fiabilitat
S’ha d’aplicar en superfícies llises amb un material d’acoblament. La humitat altera les lectures. Bona fiabilitat si es combina la seva utilització amb altres sistemes com l’escleròmetre i les provetes testimoni.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
AlphaDur, PCE Instruments, Proceq, Sylvatest Trio
Distribuïdors
Daga, PCE Instruments

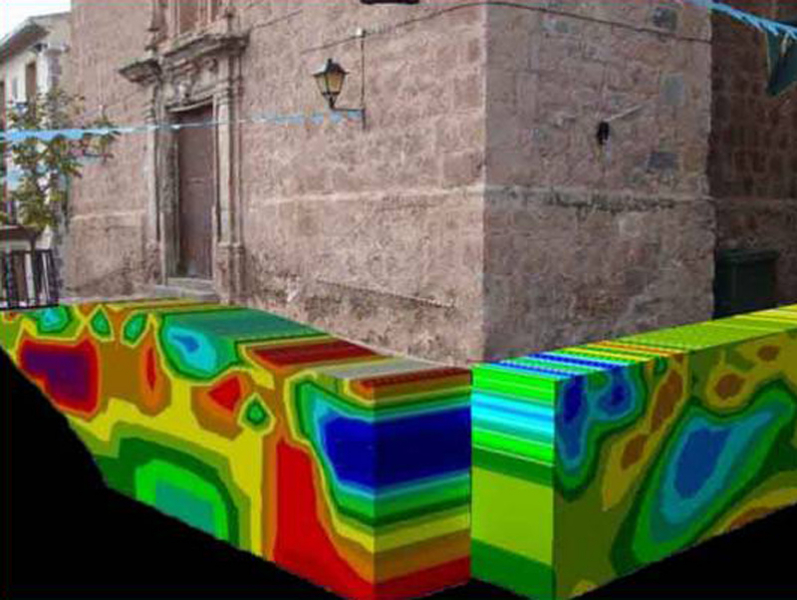

Tomografia
Prospecció, mitjançant ultrasons o altres tècniques, de les propietats internes d’una secció precisa d’un element constructiu.
Aplicacions
Determinar i localitzar zones degradades no visibles o canvis de materials en parets i altres elements constructius.
Avantatges
Alta resolució.
Processa una gran quantitat de dades.
Limitacions i fiabilitat
Adquirir l’extens conjunt de dades requereix un considerable esforç.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Fakopp, Treesonic
Distribuïdors
Daga, Geonatura, Llogsa
Servei tècnic: Geoinstruments International, Ismes
Radiografia-Gammagrafia
Registre d’imatges sobre materials fotogràfics mitjançant exposició a longituds d’ona molt curtes, especialment els raigs X i raigs gamma.
S’obté col·locant un objecte entre una font de radiació i una emulsió fotogràfica i exposant-lo entre 5 i 15 s.
Aplicacions
Detectar lesions interiors dels elements constructius i canvis de materials.
Avantatges
Permet inspeccionar estructures situades sota superfícies decoratives o ornamentals amb valor patrimonial que no es poden alterar.
Limitacions i fiabilitat
Cal mesures de protecció importants per la radiació.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Acoma, Falcon, GE, Xcan
Distribuïdors
Llogsa
Servei tècnic: Cyti, Tuv Nord

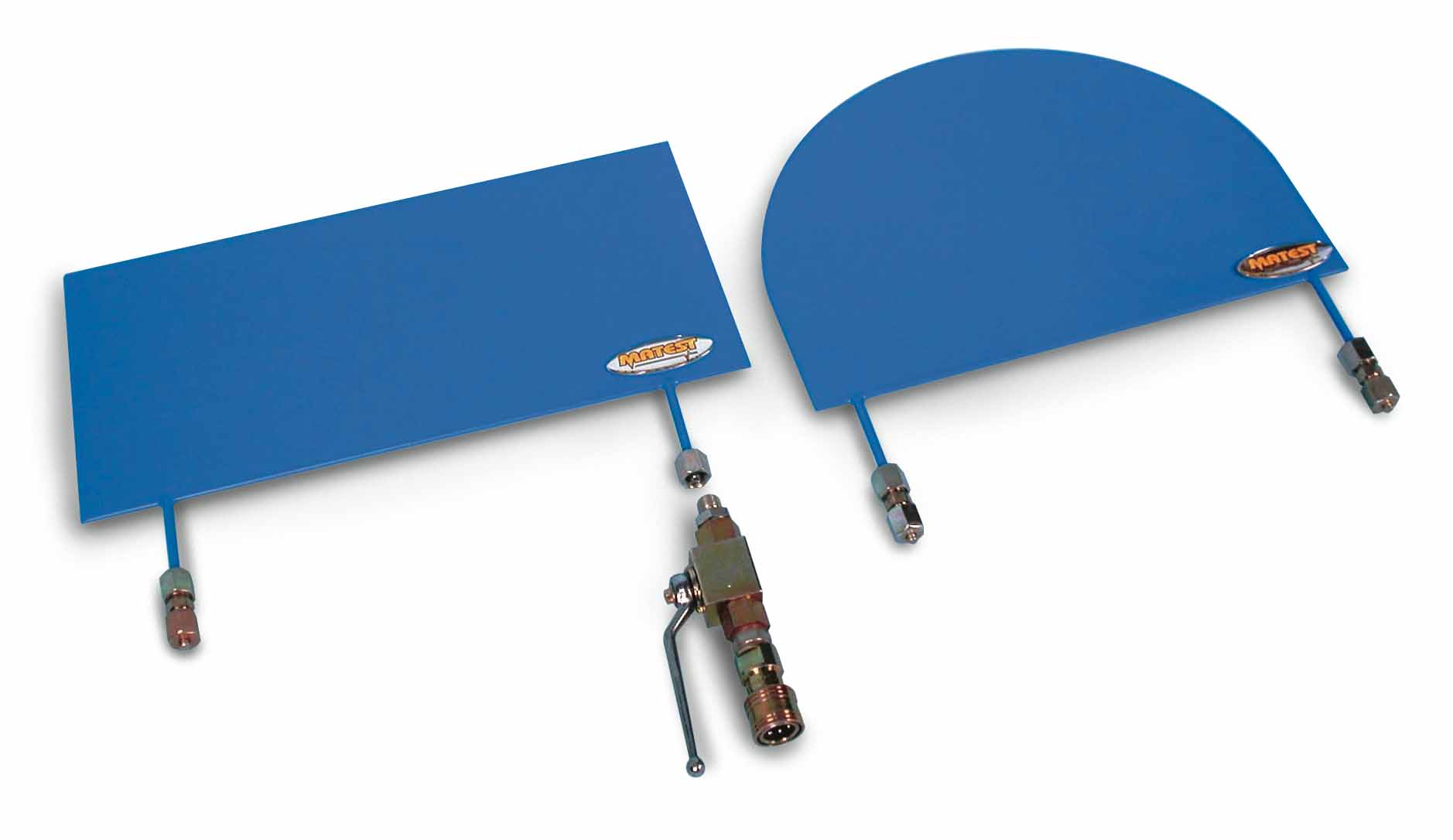

Gat pla (Flat Jack Test)
Contenedor d’acer inoxidable pla, d’un centímetre de gruix, que té dues boques d’entrada i sortida connectades a una bomba hidràulica que fa augmentar el seu volum i exercir una pressió externa.
S’introdueix en una rasa feta a la junta de la paret i es mesura la càrrega necessària per recuperar la deformació causada en fer la rasa. En el cas del gat pla doble, s’introdueixen dos gats plans.
Aplicacions
Mesurar la tensió de treball d’una zona determinada de paret o volta.
Determinar el mòdul elàstic de la paret (gat pla doble).
Avantatges
Fàcil i ràpida execució sense causar danys importants amb relació a la informació que obtenim.
Limitacions i fiabilitat
Bona fiabilitat i precisió en parets d’aparell sensiblement regular.
En parets gruixudes, mesura la cara exterior.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Controls Group, Matest
Distribuïdors
GIS Ibérica.
Servei tècnic: Ismes, Labend, NCREP
Dinamòmetre
Molla continguda dins un cilindre, amb dos ganxos, un a cada extrem, que porta marcada una escala amb les unitats de força (dinamòmetres mecànics).
Els dinamòmetres digitals disposen d’un port de connexió de dades així com un software opcional per a la transmissió de dades al PC.
Aplicacions
Mesurar forces de tracció, tensions, etc.
Els dinamòmetres mecànics s’utilitzen en el laboratori i per amidaments in situ i els digitals s’utilitzen principalment en investigació i desenvolupament.
Avantatges
Fàcil execució.
Limitacions i fiabilitat
Si s’apliquen forces molt grans i es produeixen allargaments excessius, es pot sobrepassar el límit d’elasticitat i patir una deformació permanent, amb el que s’inutilitza el dinamòmetre.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Kern, PCE Instruments, Sauter
Distribuïdors
DCL Metrología, Gimateg, GIS Ibérica, PCE Instruments, Quantotec

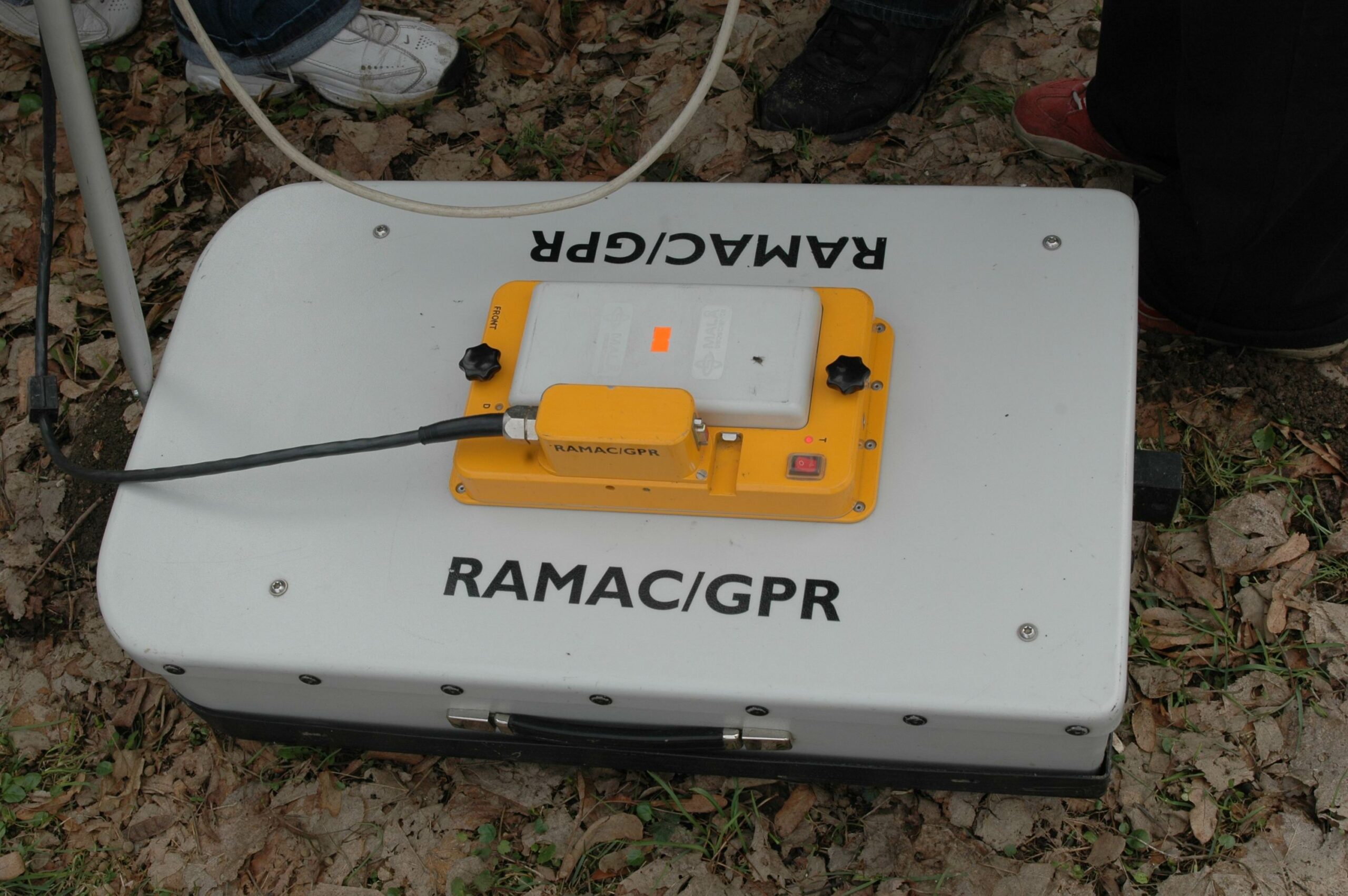

Georadar
Aparell que emet ones electromagnètiques d’alta freqüència (de 100 MHz a 1 GHz) a través d’una antena transmissora. Aquests impulsos d’energia entren en contacte amb les superfícies del voltant durant un període curt de temps (de 0,5 a 5 nanosegons), es reflecteixen i després són recollides per una antena receptora per analitzar les característiques elèctriques i magnètiques dels diferents materials.
Aplicacions
Detectar heterogeneïtats en la massa d’un material.
Avantatges
Acció totalment inofensiva per al material.
Limitacions i fiabilitat
Requereix coneixements específics per a la interpretació dels resultats.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Ramac
Distribuïdors
Eurosealand, Gimateg, Mastrad
Dilatòmetre
Instrument format per una barra metàl·lica que llisca sobre un cilindre o sonda també metàl·lica. La prova
dilatomètrica consisteix en fer un forat d’uns 75 mm a la paret i introduir-hi la sonda d’uns 25 cm de longitud. Aquesta sonda està dotada d’un instrument que mesura la deformació i d’un sistema de càrrega que permet aplicar una sol·licitació uniformement distribuïda sobre la paret del forat.
Aplicacions
Determinar la deformabilitat de les parets.
Verificar la millora de les característiques mecàniques de la paret després de la intervenció de consolidació per injecció.
Avantatges
Permet conèixer les característiques del material intern de la paret, sense necessitat de procedir a l’eliminació del parament extern.
Limitacions i fiabilitat
A causa de la limitada mostra de mur, la precisió amb la qual es determina el modùl d’elasticitat és
inferior a l’obtinguda amb la tècnica dels gats plans. La importància de la prova dilatomètrica està en la determinació dels mòduls d’elasticitat en el nucli de la paret, on no arriben els gats plans.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Servei tècnic: Ismes
Distribuïdors
Servei tècnic: Ismes
Pull out
Assaig consistent en introduir una barra corrugada d’acer en el formigó fresc, aplicar-li força amb un gat hidràulic per arrencar-la un cop endurit el formigó, i mesurar aquesta força i relacionar-la amb la resistència del formigó.
Aplicacions
Estimar in situ la resistència a tracció del formigó, combinada amb esforç tallant. Identificar la degradació del material d’unió (resistència de la unió superficial pobre) causada per la baixa temperatura, gelades, contaminants que s’infiltren a la junta, parets laterals llises.
Avantatges
Permet detectar deficiències que no es poden notar amb la simple inspecció visual.
Mètode bo per estimar la resistència del formigó a diferents edats.
Limitacions i fiabilitat
S’ha de preveure la localització dels punts d’assaig abans de formigonar.
Al tractar-se d’un mètode semidestructiu, deixa el formigó malmès.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Novatest
Distribuïdors
Archiproducts
Pistola Windsor
Assaig de penetració consistent en mesurar la penetració d’un clau disparat sobre la superfície del formigó amb una energia determinada.
Aplicacions
Estimar in situ la resistència a penetració del formigó.
Avantatges
Permet conèixer a l’obra una aproximació de la resistència a compressió del formigó.
Limitacions i fiabilitat
Mesura fins a 17.000 psi.
El mètode és aproximat ja que relaciona la profunditat de penetració amb la resistència a compressió del formigó.
Un cop realitzada la prova, s’ha de reparar la zona malmesa en el formigó.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Cementprova, Tecnotest
Distribuïdors
Cementprova, Tecnotest
Provetes testimoni
Assaig consistent en extreure provetes de formigó mitjançant una sonda rotatòria accionada per un motor, i
analitzar-les posteriorment al laboratori.
Aplicacions
Determinar la resistència a compressió d’una estructura ja construïda.
Avantatges
Permet obtenir valors aproximats de la resistència.
Limitacions i fiabilitat
La seva aplicació és limitada ja que provoca una afectació a l’estructura existent.
Dificultat en general per a l’obtenció de mostres no alterades per la presència d’armadures, o amb l’esveltesa adequada per a l’assaig.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Hilti, KOR-IT
Distribuïdors
Elvec, Tecnicas CP SAC
Servei tècnic: Intemac, LabVallès
Duresa
Es mostren 1 resultats
Duròmetre
Aparell que es col·loca sobre el material, es pressiona durant un període curt de temps i després es fa la lectura sobre l’escala graduada del mateix aparell.
Aplicacions
Mesurar la duresa i la qualitat dels materials.
Avantatges
Fàcil i ràpida execució sense causar danys importants.
Limitacions i fiabilitat
El mesurament dóna el grau de duresa dins d’una escala estandarditzada.
Hi ha duròmetres especialitzats en tipus de materials que permeten una major precisió.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Baxlo, Conmed, GE, Insize, Kalkum Ezquerra, Micratech, PCE Instruments ,Sauter
Distribuïdors
CR Medición, Daga, DCL Metrología, Gimateg, GIS Ibérica, Llogsa, PCE Instruments
Adherència
Es mostren 1 resultats

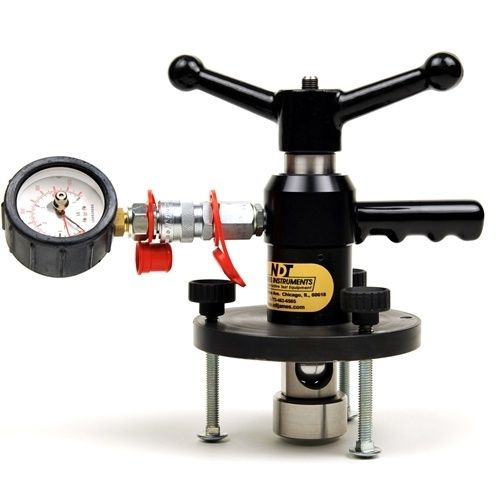

Mesurador de l’adherència (extractòmetre)
Instrument que consta d’un suport, una maneta que permet exercir pressió sobre la superfície, i un manòmetre indicador que registra el valor màxim de l’assaig.
Aplicacions
Mesurar la resistència adhesiva de revestiments.
Avantatges
És un mètode d’assaig semi destructiu.
Limitacions i fiabilitat
Bona fiabilitat i precisió en revestiments plàstics, bituminosos i morters.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
DT, Dyna, PCE Instruments ,Proceq
Distribuïdors
Daga, GIS Ibérica, PCE Instruments
Alteracions químiques
Es mostren 4 resultats

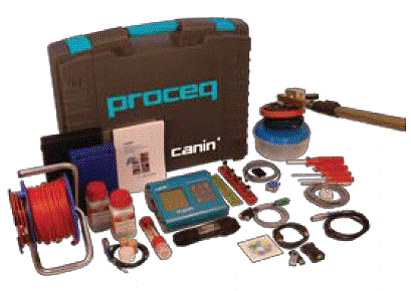

Corrosímetre
Instrument dotat d’un sensor que es col·loca sobre la superfície del formigó que mesura la diferència de potencial elèctric entre l’acer de l’armat i un elèctrode de referència.
Aplicacions
Comprovar si hi ha corrosió a les armadures del formigó.
Avantatges
Fàcil execució.
Limitacions i fiabilitat
Hi ha circumstàncies que poden influir en els resultats com el contingut d’oxigen, l’existència de fissures i la
diferència de gruixos de recobriment.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Canin/Proceq, PCE Instruments
Distribuïdors
Daga, GIS Ibérica, PCE Instruments
Resistivímetre
Aparell dotat d’una sonda de 4 puntes que es posa en contacte amb la superfície del formigó, s’aplica un
corrent a les dues sondes exteriors i es mesura la diferència de potencial entre les dues sondes interiors. El corrent és transportat per ions en el líquid dels porus i la resistivitat calculada depèn de la distància entre les sondes.
Aplicacions
Estimar la probabilitat de corrosió, indicar la velocitat de corrosió i la correlació amb la permeabilitat al clorur.
Avantatges
Fàcil execució.
Limitacions i fiabilitat
Bona fiabilitat i precisió en l’estimació de la corrosió i la velocitat de corrosió.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
PCE Instruments , Proceq
Distribuïdors
Daga, GIS Ibérica, PCE Instruments

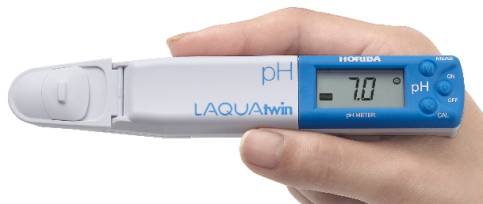

Mesurador de pH
La fenolftaleïna és un indicador d’alcalinitat que en aplicar-se amb un esprai o pinzell sobre el formigó
que protegeix les armadures, aquest es torna de color rosa-violeta quan el seu pH és bàsic, o no altera el seu color en cas contrari. Existeixen també mesuradors de pH per a solucions i estan en diferents formats: de butxaca, mesuradors de pH portàtils o de taula.
Aplicacions
Conèixer el pH en inspeccions d’elements de formigó, Identificar si aquest no és bàsic i hi ha risc de carbonatació.
Anàlisis de l’aigua.
Avantatges
Fàcil execució.
Limitacions i fiabilitat
Bona fiabilitat i precisió en solució de fenolftaleïna al 0,5%-1% d’alcohol etílic en polvoritzador.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Delta OHM, Extech, LaquaTwin, Leda, Novatest, Panreac, PCE Instruments, Stem, Testo
Distribuïdors
DCL Metrología, Gimateg, GIS Ibérica, Inilab, Letslab, Merck, PCE Instruments

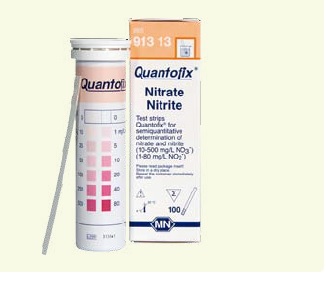

Test de sals
Tires de plàstic reactives que en introduir-se en una solució amb sals canvien de color indicant el contingut de ions de la solució.
Aplicacions
Comprovar el contingut de sulfats, clorurs o nitrats en aigua potable, aigües d’ús industrial o residuals.
En el cas del test de sulfats, per avaluar la capacitat de l’aigua d’atacar el formigó.
Avantatges
Fàcil execució.
Limitacions i fiabilitat
Acostumen a ser específiques per a cada tipus de ió (sulfats/clorurs).
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
LaMotte, Merck, PCE Instruments, Quantofix
Distribuïdors
GIS Ibérica, ICT, PCE Instruments
Contingut d’aigua
Es mostren 2 resultats
Higròmetre d’agulles
Aparell dotat de dues puntes que s’introdueixen en el material a estudiar i es fa passar un corrent elèctric entre elles. La facilitat per passar el corrent es relaciona amb el contingut d’humitat
Aplicacions
Mesurar el contingut d’humitat en materials com fusta, pedra, formigó, morter o maó.
Avantatges
Fàcil i ràpida execució sense causar dany a l’element.
Permet fer una gran quantitat de lectures sectorialitzant zones.
Limitacions i fiabilitat
S’ha d’aplicar l’escala de correcció pels diferents materials.
Els resultats són molt alterats per les sals.
Cal contrastar els resultats amb proves a laboratori.
Amb la fusta és força fiable.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Kalkum Ezquerra, PCE Instruments, Testo
Distribuïdors
Cooperativa Jordi Capell, Gimateg, GIS Ibérica, PCE Instruments
Humidímetre químic
Equip format per una ampolla amb un manòmetre en forma de tap, a l’interior del qual es col·loca la mostra amb carbur de calci com a reactiu. La humitat del material reacciona amb el component químic produint acetilè i fent que la pressió augmenti. La lectura del manòmetre indica el contingut en aigua.
Aplicacions
Mesurar el contingut d’humitat en materials com fusta, pedra, formigó, morter o maó.
Avantatges
Permet realitzar assajos com els del laboratori però a peu d’obra.
Limitacions i fiabilitat
Bona fiabilitat, similar a la dels assajos en el laboratori.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Alfa, Contenco, PCE Instruments, Speedy
Distribuïdors
Geoconstruye, PCE Instruments, Proetisa, Todoequipos
Detectors d’armadures
Es mostren 1 resultats

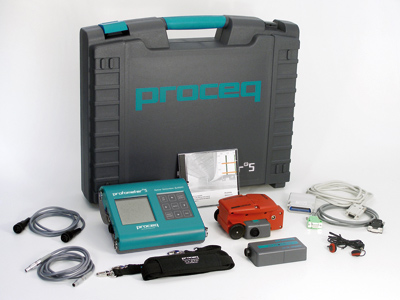

Patxòmetre
Aparell que consta d’un mòdul de lectura connectat a unes sondes que generen un flux magnètic. Quant més a prop s’està d’un element metàl·lic, més petita és la resistència al flux magnètic.
Aplicacions
Detectar les armadures del formigó.
Poden determinar la posició i el diàmetre així com el recobriment de formigó de l’armadura.
Avantatges
Permet detectar de forma ràpida i senzilla les armadures sense alterar l’element constructiu.
Limitacions i fiabilitat
Els aparells més precisos arriben a detectar armadures fins a 100mm de profunditat. Els rangs de mesura varien segons els aparells i poden anar dels 6 als 32 mm de diàmetre.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Elcometer, Proceq
Distribuïdors
Gimateg, GIS Ibérica
Comportament tèrmic
Es mostren 1 resultats

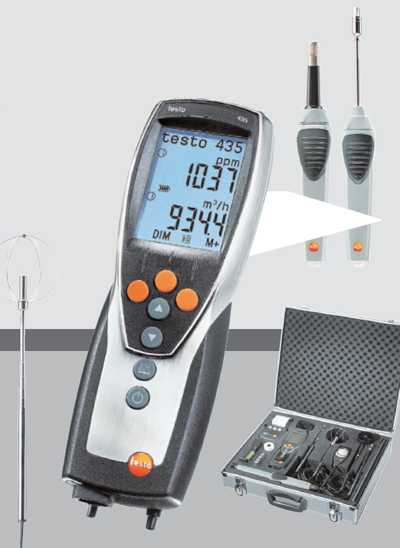

Mesurador de transmitància tèrmica
Aparell dotat de tres sensors: un que es col·loca a la cara interior del parament, un segon sensor d’ambient interior i una tercera sonda situada a l’exterior que, sense fils i de forma inalàmbrica, envia
les mesures exteriors. Un cop instal·lats tots els sensors i registrats els tres valors l’equip calcula directament el valor de la transmitància.
Aplicacions
Calcular la transmitància tèrmica de l’envolupant dels edificis.
Auditories energètiques.
Avantatges
El seu ús garanteix un coneixement a fons, des del punt de vista tèrmic, de l’edifici.
Limitacions i fiabilitat
Cal fer els mesuraments en diferents punts, tenint cura de no fer l’assaig a prop de finestres, fonts de calor o qualsevol element que suposi una discontinuïtat constructiva o una possible desestabilització del mesurament.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
PCE Instruments, Phigma, Quest
Distribuïdors
Gimateg, GIS Ibérica, PCE Instruments
Fusta
Es mostren 4 resultats

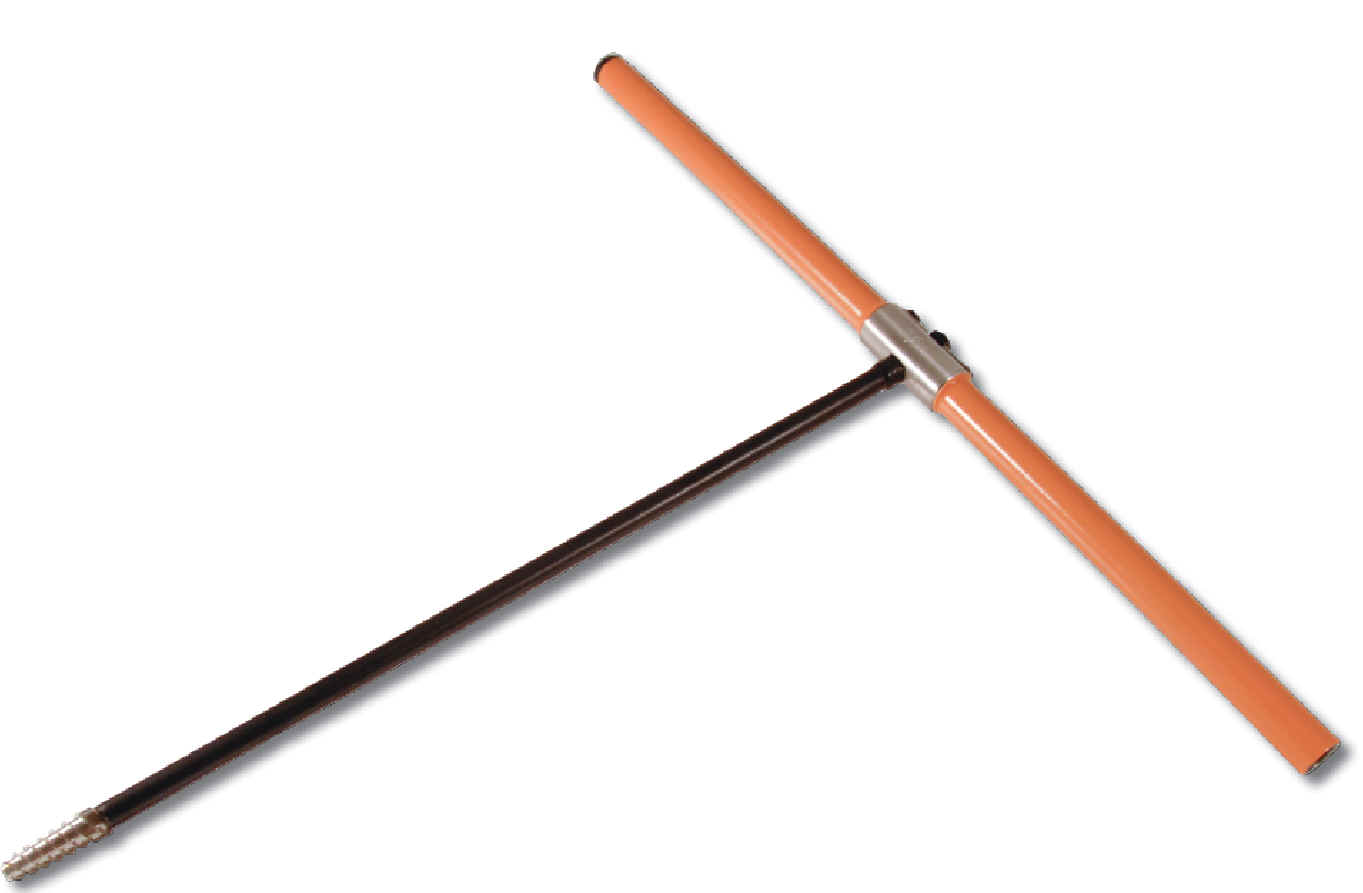

Barrina de Pressler
Eina, generalment accionada a mà, formada per una barra d’acer de 30 a 60cm de longitud i 5,15 mm de diàmetre aproximadament, una empunyadura per ajudar a la perforació i un extractor de mostres per
obtenir la mostra.
Aplicacions
Extreure mostres de fusta per a valorar l’estat de conservació a diverses profunditats, la presència de galeries d’insectes, per examinar-les al microscopi i determinar-ne el tipus de fusta o per a la realització de possibles datacions dendrocronològiques de les bigues.
Avantatges
Les mostres que s’extreuen poden anar destinades a diversos usos.
Limitacions i fiabilitat
Ha de ser utilitzada per una persona experta i ha d’estar sempre perfectament afilada.
Cal valorar prèviament el nombre d’extraccions per evitar malmetre l’element estructural de fusta.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Haglof
Distribuïdors
Geonatura, GIS Ibérica
Sonda penetròmetre fusta
Aparell que consta d’ una molla que empeny una agulla de 2,5 mm de diàmetre amb una energia de 6 joules i que mostra la profunditat de penetració mitjançant una finestreta de lectura.
Aplicacions
Mesurar la duresa de la fusta, conèixer l’estat fitosanitari dels arbres, determinar l’abast d’atacs biòtics, fer una estimació de la densitat de les bigues de fusta.
Avantatges
Permet fer una estimació de quin és l’estat real d’una biga.
Limitacions i fiabilitat
L’assaig del penetròmetre és de mesura puntual, depèn de la duresa superficial de la fusta que acostuma a estar relacionada amb la densitat, variant entre cada espècie de fusta.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Pilodyn (Proceq)
Distribuïdors
Daga
Resistògraf
Aparell dotat d’una agulla d’acer de 1,5 mm de diàmetre i fins a 2 m de longitud que gira a velocitat constant mentre s’introdueix a la fusta.
Es mesura la força exercida i es registra gràficament a través d’una memòria i una petita impressora que reprodueix els perfils resistogràfics.
Aplicacions
Determinar la resistència de la fusta, conèixer les diferents densitats i variacions de resistència entre la fusta d’estiu i la de primavera, localitzar seccions degradades en estructures de fusta.
Avantatges
Permet inspeccionar zones ocultes que són de difícil diagnosi per mètodes visuals convencionals (punxó).
Limitacions i fiabilitat
És necessari realitzar vàries perforacions en un mateix element per poder detectar possibles danys en el seu interior.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
IML, RinnTech
Distribuïdors
Geonatura
Màquina d’arrencament de vis
Instrument que consta d’un cargol en la part superior que exerceix una força, una cèl·lula de càrrega que mesura la força aplicada per extraure un vis prèviament fixat a la fusta, i una unitat de control amb una pantalla que mostra les dades mesurades per l’aparell.
Aplicacions
Determinar la densitat de la fusta.
Avantatges
És una tècnica semi destructiva.
Permet fer bones prediccions de la densitat i, en combinació amb altres tècniques no destructives, de característiques mecàniques.
Limitacions i fiabilitat
Com el penetròmetre, es tracta d’una mesura puntual.
L’assaig ha de realitzar-se amb un protocol i amb un procés previ de calibratge.
Dificultat d’utilització
Presa de mesures
Interpretació de la lectura
Fabricants
Fakopp
Distribuïdors
Fakopp
