La ciutat nua no hauria de ser necessàriament la ciutat buida, però sí la ciutat tal qual, fins i tot plena, sense ornaments, la ciutat de veritat, crua, sense filtres. La ciutat en essència.
Naked city és el títol d’un fotollibre de 1945, un llibre de fotografies del fotògraf Weegee, que es convertí en un bestseller i on l’autor documenta les múltiples facetes de la ciutat per excel·lència, Nova York. Però també és el títol d’una pel·lícula de 1948, inspirada en el llibre, del director nordamericà Jules Dassin, i d’una sèrie de televisió. I també és el títol de la coneguda obra de 1957 del francès Guy Debord, i el d’una cançó dels 80 del grup Kiss, i el nom d’un grup musical, i també d’un àlbum seu del 1989. Naked city sembla molt inspirador, sembla que és un bon títol.
La ciutat nua no hauria de ser necessàriament la ciutat buida, però sí la ciutat tal qual, fins i tot plena, sense ornaments, la ciutat de veritat, crua, sense filtres. La ciutat en essència.
Recentment hem pogut experimentar les nostres ciutats buides, sense filtres, plenes d’ocells, d’aire, sense turistes, sense esdeveniments, sense cotxes, sense persones, silenciades, tapiades. Unes ciutats que, segons la nostra experiència i les nostres rutines, ens han semblat totalment insòlites.
La multitud com a símptoma de modernitat
Representació de la multitud en l’art i la literatura
Una de les temàtiques que caracteritzen la modernitat és la multitud ociosa, aquella que gaudeix massivament de les platges, els hotels, les piscines, els carrers comercials, els espectacles de masses, la multitud que es trasllada en cotxe, en avió o en vaixell. La massa de consumidors “gaudint” i consumint oci.
Per a emmarcar la representació de la multitud, caldria destacar el pas del capitalisme industrial al capitalisme de consum per a poder parlar de les imatges de multituds consumidores d’oci, més que de multituds obreres o industrials. Sembla que el segle XX és el segle del pas de la massa agressiva, derivada de la guerra, a una massa més lligada a l’oci i, evidentment, més festiva. Amb l’aparició ja a finals del XIX, del nou fenomen social a gran escala de l’oci es va poder passar d’una economia articulada sobre la producció a una economia articulada sobre el consum.
Antonio Saura, Multitud, 1960
Juan Genovés, La captura
La representació de la multitud ha tingut una història densa en l’art i podem remuntar-nos des dels guerrers de terracota de Xi’An (210-209 AC) passant per la Llibertat conduint el poble (1830) de Delacroix, en la qual la multitud sotmesa a un cabdill actua per iniciativa pròpia i un llarg nombre d’obres al llarg de la història de l’art. Potser el naixement de la multitud política en l’art sigui el gravat introductori de Leviatán de Thomas Hobbes de 1651 —un gegant artificial compost per la multitud de súbdits de l’Estat — i, destacaria també, la selecció fotogràfica que Ernst Jünger prepara sobre la “movilització total” a El instante peligroso (1933), on es presenta el poder de les masses en actes polítics, des de desfilades a revoltes. La representació de la multitud a la història de l’art a través de la pintura o després en la fotografia sembla donar algunes pistes del que la massa significa i aporta a la nova societat i la modernitat.
En el segle XX la multitud que es manifesta pels carrers s’ha convertit en protagonista d’una certa poètica o estètica molt present en el cartellisme polític. Pintors com Antonio Saura o Juan Genovés les han cultivat també a la seva obra.
Si retrocedim al segle XIX, en pintura i, a casa nostra, en l’obra de Ramon Casas, Corrida de toros (1884), l’artista s’introdueix per primera vegada en la representació de la massa humana. La massa és esbossada, desdibuixada però molt efectista. A l’arena, en canvi, les figures són millor contornejades i definides. Part de la crítica precisament va censurar que no fos més realista i que per a pintar la gent de la massa només utilitzés taques cromàtiques. La massa és anònima i està creada principalment a base de taques de color. Molt suggeridor.
Ramon Casas, Corrida de toros, 1884
Un efecte anàleg, malgrat que aconseguit amb un altre procediment formal, es troba a La busca de Pío Baroja, una narració on el protagonista, Manuel Aguilar, va a veure una cursa de braus, observa i jutja tant allò que passa a l’arena com al públic: “la plaza estaba llena. Se veían todas las gradas y tendidos ocupados por una masa negra de gente”. També molt suggeridor.
Les masses de persones minúscules són ara el paisatge de la gran ciutat i semblen evocar una imatge apocalíptica del segle XX
Una altra representació en pintura de la multitud, en aquest cas crítica, fou la que Georges Grosz va fer de Berlín, qüestionant a principis del segle XX i en plena I Guerra Mundial, els moviments de masses independentment de quin fos el seu posicionament. A tenir en compte que la seva obra Metrópolis (1916-17), per exemple, s’enquadra dins la nova fascinació que intel·lectuals i artistes europeus sentien per tot allò americà com a símbol de la modernitat. L’obra sembla el resultat dels horrors viscuts pel mateix artista durant aquest període. Les masses de persones minúscules són ara el paisatge de la gran ciutat i semblen evocar una imatge apocalíptica del s. XX. L’obra de Grosz sembla presagiar el destí final d’aquesta modernitat no tan perfecta como s’havia volgut anunciar.
En el breu conte d’Edgar Alan Poe, El hombre de la multitud, de 1840, que constitueix un testimoni de l’esperit de la metròpoli del segle XIX, es ressalta la soledat humana dins d’una massa heterogènia, la necessitat forçada de contacte entre anònims que sembla no portar enlloc, un futur decadent. El relat s’inicia amb una cita del francès Jean de la Bruyère: “ce grand malheur, de ne pouvoir être seul” (“quina gran desgràcia, no poder estar sol”), presa de la seva obra Caractères. La mateixa cita pot trobarar-se en el primer conte de Poe, Metzengerstein.
A diferència de Freud (Psicologia de les masses, 1921) que considera la massa com a encarnació de l’inconscient col·lectiu, o d’Ortega y Gasset (La rebel·lió de les masses, 1929), que traça un perfil desolador de l’home-massa aïllat, mancat d’autoestima, anònim, conformista, passiu, sense qualificació intel·lectual i que anticipa el poder de la massa que agitarà l’Europa de les dictadures, Elías Canetti (Massa i poder, 1960 ), dibuixa la massa estretament vinculada a l’ordre social (la caça, la defensa, la conquesta, la festa, la justícia, la religió). Distingeix entre diverses formes de massa: la massa d’assetjament, la massa d’inversió, la massa de lament, o, la que éns interessa en aquest text, la massa festiva (que sorgeix entorn al gaudi col·lectiu).
En el llibre Historia del cuerpo (2006), quan en el capítol Estadios. El espectáculo deportivo, de las tribunas a les pantalles s’introdueix la multitud, s’elabora una clara progressió de com aquesta s’apodera de les grades esportives per a gaudir de l’espectacle: “Las masas de espectadores crecen inexorablemente. La ascensión es visible en la simple sucesión de grabados de la época: los “campeonatos del mundo de tenis”, por ejemplo, disputados en Saint-Cloud en 1913, se desarrollan ante tribunas improvisadas que contenían varias filas de espectadores; los mismos campeonatos en 1921 lucen tribunas sólidamente instaladas, estrechamente apretadas alrededor de la pista, y que disponen de más de veinte filas de espectadores; mientras que el torneo de la Copa Davis en Roland-Garros en 1932 se celebra ante tribunas panorámicas y elevadas en las que caben “diez mil espectadores anhelantes”.
Per a remarcar un fet destacable a nivell de tècnica fotogràfica, apuntar que el 1905 es crearen els primers teleobjectius tot i que no serà fins als anys 30, en el període d’entreguerres, que es perfeccionarà i mostrarà la multitud amb un efecte molt més efectiu. Aquest avançament tècnic de la fotografia permet que aquesta mostri multituds molt més efectivament a partir d’aquest moment. Weege, Feininger, entre d’altres fotògrafs, serà una mostra d’això.
Aquesta fotografia de Weegee, publicada a doble pàgina en el seu llibre, Naked city, mostra clarament aquesta massa de banyistes a Coney Island, una massa primigènia i acèfala de la dècada dels anys 30 del segle XX pertanyent a la cultura del temps lliure.
També Andreas Feininger retrata multituds urbanes a la ciutat, a la platja, en blanc i negre i en color. En el seu llibre de 1964, New York, també es mostren altres que rebel·len contagi de l’estètica pop: automòbils, cafeteries, cartells, erotismes varis, la piscina del Sheraton Motor Inn, la platja de Coney Island. La multitud és una constant en moltes d’elles. El llibre es tanca amb una imatge més moral, una fotografia de 1941 del cementiri jueu de Queens.
Coney Island Beach, New York, 1940. Weegee
Andreas Feininger: Sunday at Coney Island beach, 1948 i Masses of tombstones in cemetery in Queens 1948
El cinema també representà perfectament les multituds. Ja des de les primeres pel·lícules de la història, els germans Lumière documenten la multitud sortint de la fàbrica, o arribant en tren a l’estació en les seves primeres pel·lícules La sortida de la fàbrica i L’arribada del tren, ambdues de 1895. Es podrien enumerar moltes pel·lícules que mostren multituds. N’hi ha de tot tipus: ordenades, caòtiques, revolucionàries, multituds que desfilen, es manifesten, lluiten, però també multituds que gaudeixen, arribats ja a la societat de consum i oci de masses.
En el film Octubre de Serguéi Eisenstein en què s’observa una massa de manifestants que fugen de les represàlies del govern tsarista i que iniciarien la revolució soviètica o les escenes mítiques del seu Acorazado Potemkin, on el moviment caòtic de la multitud es va transformant en vàries escenes en imatges ordenades i rítmiques dels soldats desfilant.
La multitud, la massa amorfa que gaudeix de l’oci, jeu a la platja, a les piscines, o es desplaça en rajada, s’allunya de les pintures de Grosz o de les pel·lícules d’Eisenstein, pel seu significat més proper a l’oci i menys a les multituds treballadores, obreres, manifestants o masses afectades per la guerra, i s’apropa més a les pintures de Casas o a las fotografies de Weegee o Feininger. Un fenomen d’elits es va transformar, després de la II Guerra Mundial, i amb les vacances pagades, en un fenomen de masses, el turisme. El turisme de masses que es traduirà visualment en aquestes multituds ocioses que veiem en las targetes postals a continuació.
Multitud i Desarrollismo
A continuació, unes quantes postals turístiques dels anys seixanta-setanta on la modernitat imposava omplir-ho, construir-ho, urbanitzar-ho, turistificar-ho absolutament tot.
La ciutat buida com a símptoma de virus
Per a ser coherent amb el silenci que transmeten aquestes imatges i amb el silenci que ha regnat als carrers de les ciutats, em limitaré a mostrar imatges d’una ciutat ben coneguda i en un estat irreconeixible i inesperat (no calen peus de foto ni més paraules):
El silenci es trencava amb mínims missatges que acompanyaven els locals tancats:
Alguns cartells a locals durant l’estat d’alarma i confinament
L’art urbà, sempre actualitzat, no ha fet excepció aquesta vegada:
Tres mesos més tard d’aquesta recent aturada sense precedents, a la ciutat sembla com si res no hagués passat. Si no fos perquè ara cal respirar dins d’una mascareta, semblaria que res no ha succeït. La multitud seguim mobilitzant-nos a la deriva d’un lloc a l’altre… els d’aquí cap allà, els d’allà cap aquí i, com no, amb molta pressa, fins i tot amb pressa per “gaudir” de l’oci. Imatges d’art urbà molt actual a diferents barris de Barcelona: Passeig de Gràcia, Passeig de Sant Joan, barri de Gràcia i Ciutat Vella.
Imatges d’art urbà molt actual a diferents barris de Barcelona: Passeig de Gràcia, Passeig de Sant Joan, barri de Gràcia i Ciutat Vella.
Calen plantejaments nous, des de zero, sense campanyes polítiques que busquin un bon slogan, noves geografies experimentals que ens posin en contacte amb el nostre entorn, però amb una postura més crítica, activa i sobre tot, real, oferint-nos una altra mirada més social i cultural del nostre món. Aquest seria un bon símptoma. Més silenci.
Arquitecta per l’Escola Tècnica Superior d’Arquitectura de Barcelona, 2001. Urbanista del Departament de Planejament Urbanístic de l’Ajuntament de Badalona. Doctoranda amb tesi doctoral en curs sobre imatge turística i paisatge.
Cooperativa d’habitatges La Borda a l’antiga fàbrica de Can Batlló al barri de Sants de Barcelona, una altra manera d'accedir a l'habitatge, d’habitar, de viure en comunitat i de relacionar-nos.
Cooperativa d’habitatges La Borda a l’antiga fàbrica de Can Batlló al barri de Sants de Barcelona
FITXA TÈCNICA
Nom de l’obra: Edifici plurifamiliar La Borda, 28 habitatges entre mitgeres Ubicació: C/Constitució, 85-89, 08014 Barcelona Promoció: Habitatges La Borda, SCCL Project management: José Juan Martínez Larriba Projecte: Lacol SCCL, Pol Massoni Mangues, Cristina Gamboa Masdevall, Mirko Gegundez Corazza i Eliseu Arrufat Grau Col·laboració del projecte: Miguel Rodríguez Nevado (estructures), Societat Orgánica (consultoria ambiental), Arkenova (enginyeria d’instal·lacions), Coque Claret i Dani Calatayud (consultors de projecte), Grisel·la Iglesias Monrós (acústica), Xavier Aumedes i Farré, Gemma Rius i Macias (amidaments i pressupost) Direcció d’obra: Lacol SCCL, Pol Massoni Mangues, Cristina Gamboa Masdevall, Mirko Gegundez Corazza, Eliseu Arrufat Grau Direcció d’execució de l’obra: Xavier Aumedes i Farré, Gemma Rius i Macias Coordinació de seguretat i salut: Marta Serra Espaulella i Xavier Aumedes i Farré d’Aumedesdap Empresa constructora: Egoin Caps d’obres: Unai Gorroño, Americo Ferreira, Andreu Massoni, Juan Jesús Tolívia, Josep Ferrer, Josep M. Pol, Albert Macià, Gonzalo Aragón, Agustí Garcia, Marc Parera, Marc Rivera, Alejandro Fuentes i Andrés Criado Principals industrials: Egoin, Aislamientos Kover, Masson, Metatecnia Integral, Made of Wood, Oltapol, Orona, Pavindus, Citelum Iberica, Mcm Projectes i Serveis, Noucopi, Talleres Alfa Torres, Sermac Manteniments Integrals Data d’acabament de l’obra: setembre de 2018
PREMIS
• Premi Ciutat de Barcelona 2018. • Premi d’Obra Construïda en arquitectura del BBConstrumat 2019. • Premi especial a la innovació als European Responsible Housing Awards 2019. • Guanyador als Premis Catalunya Construcció 2019 en la categoria de Direcció d’execució d’obra i seleccionat en la categoria d’Innovació en la construcció.
Dret a un habitatges digne
Accedir avui a un habitatge digne i en condicions econòmiques acceptables no és una cosa senzilla, tot i ser un dret fonamental reconegut. Al contrari, es pot dir que ha esdevingut una de les qüestions més difícils i complexes a la qual ens enfrontem. L’opció de compra representa, per a la majoria de les persones corrents, un endeutament per a tota la vida i més enllà. El preu dels lloguers a les nostres ciutats i molt especialment a Barcelona ha esdevingut prohibitiu i sempre sota la incertesa d’uns contractes efímers.
La Llei de la reforma de l’habitatge (Decret 75/2014 de 27 de maig) preveu noves vies d’accés com podrien ser el cohabitatges o les masoveries, que haurien de complementar els programes de construcció amb protecció oficial i que haurien d’aspirar a l’objectiu de facilitar-ne l’accés en condicions assequibles, evitar l’exclusió social residencial i incentivar l’entrada al mercat de lloguer d’habitatges desocupats.
Avui sortim (toquem fusta) d’un confinament on prestigioses veus han debatut sobre cóm ha de ser la nostra llar i cap a on ha de girar el món laboral: els beneficis del teletreball? De sobte ens adonem que els nostres habitatges, caríssims, estan pensats perquè sortim cada dia al carrer i que els nostres fills passin el dia a l’escola. Hem vist com les nostres llars es redueixen a un dormitori, bany i cuinamenjador, on podem desenvolupar les funcions bàsiques de menjar, dormir i higiene personal, però que no estan pensades per passar-hi 24, 48 o 2.160 hores. I com arriba tot plegat a ser d’incòmode, esgotador, insuficient…
Hem vist avis i àvies vivint soles a casa seva, persones dependents que requereixen la nostra atenció les 24 hores, gent que ha de sortir al carrer, que no pot tancar-se a casa. La casuística és extensa: la casa, el treball, el descans, la vida al carrer, el valor de les relacions humanes. Voldríem pensar que hem après alguna cosa de tot plegat.
Mentre reflexionem, vegem altres fórmules de promoció i accés a l’habitatge i que, a més, ens permeten pensar en altres maneres d’habitar, de viure en comunitat i de relacionar-nos. És el cas dels habitatges cooperatius de la Borda al barri de Sants de Barcelona i que analitzem a continuació.
El pati central que finalitza amb una gran lluerna
Vista de l’edifici des del carrer Constitució
Com neix el projecte
El projecte de cooperativa d’habitatges La Borda neix l’any 2012, en el marc de la recuperació comunitària de Can Batlló, amb 60 persones, veïnes del barri, que decideixen autoorganitzar-se per tractar de millorar les condicions d’accés a l’habitatge mitjançant la unió: l’acció col·lectiva. D’altra banda, Lacol, una cooperativa d’arquitectes també veïns de Sants, compromesos amb una arquitectura que transcendeix la forma i la funció, i que tria treballar en un àmbit on la sostenibilitat i la salut de les persones determina una arquitectura diferent, sembla que era l’agent adequat per liderar la proposta.
Així és com de la mà, La Borda i Lacol comencen a treballar plegats en el perímetre de l’antiga fàbrica de Can Batlló, per fer realitat un d’edifici residencial de 28 habitatges protegits, amb uns exigents criteris d’eficiència ambientals, i amb uns plantejaments dels espais molt diferents als que fins ara, enteníem en l’habitatge de protecció oficial.
Planta i secció en perspectiva
L’espai per a les bicicletes
L’any 2015, tres anys després d’iniciar aquest “viatge”, el govern de l’alcalde Trias va acordar donar el solar en cessió d’ús durant 75 anys; aquesta dada és bàsica i impulsa definitivament el projecte, que permet concloure l’obra amb uns costos mes que ajustats. No caldrà imputar al preu final la repercussió del sòl. El canvi de paradigma del model és que ningú és propietari, el fet especulatiu no hi té cabuda, i així, el cost de la construcció es pot assolir amb unes quotes molt afinades. L’ aportació d’entrada de cadascuna de les sòcies, és de 18.000 € que es recupera a la sortida. Els lloguers són de l’ordre de 500 € mensuals per habitatges de 40/60/70 m2, amb dret a trasters i generoses zones comunitàries.
Descripció general de l’edifici
Amb tots el condicionants de partida: client-model d’habitatge-equip director, era clar que el resultat no podia ser gens convencional. La Borda és un espai de cohabitatge, on els àmbits comuns prenen el protagonisme a les zones privades, on es vol potenciar la convivència entre les persones que hi habiten, on la mobilitat sostenible és un convenciment i el criteri quant a la centralització de serveis guanya a l’opció de repetició de recursos individualitzats. Conciliació, comunitat, aprofitament i sostenibilitat són apel·latius que orquestren aquesta manera d’entendre la vida d’una comunitat.
Situat sobre un solar gairebé quadrat, l’edifici està orientat a nord-oest al carrer de la Constitució i a sud-est a un pati interior d’illa i futur parc públic. La vista des del carrer mostra un retall de la façana en les dues primeres plantes, per deixar pas al pati interior. Aquest retall ocupa part de planta baixa i la primera formant un graonat fins a la tercera planta on l’edifici recupera tota l’amplada de la parcel·la. L’accés a l’interior de l’edifici es produeix lateralment per aquest passatge i l’efecte a l’entrada és una gran sorpresa.
Tot s’organitza al voltant d’un gran pati central o “corrala” que abasta tota l’alçada de les sis plantes, rematat per una membrana que regula llum i ventilació en funció de les condicions climàtiques. Els habitatges es col·loquen paral·lels entre ells amb obertura a l’exterior a sud, per ser aquesta l’orientació favorable, i accés des del pati central. A l’altre costat de l’edifici, entre el carrer Constitució i el pati es disposen els espais comuns, les habitacions de convidats i una gran terrassa. En planta baixa, un local comercial a carrer, un gran vestíbul, accés a escala i ascensors i sales comunes (cuina, menjador, reunions, calderes i trasters, un per planta).
El pati és el protagonista de la proposta, el leitmotiv, i el que dona sentit a tota la resta: lloc de trobada, generositat en les dimensions d’allò que és comú, regulació climàtica d’un pulmó compartit, espai d’arribada i d’intercanvi, balcons des d’on uns es veuen amb els altres, extroversió enfront de privacitat, cooperació i col·laboració entre persones de diferents edats, grans i joves, per resoldre conjuntament problemes que es repeteixen individualment. Conciliació en majúscules.
Tot just traspassar el portal trobem una mena d’àgora o plaça, un espai de trobada ampli, lluminós i inclusiu, on tothom pot deixar la seva bicicleta amb dignitat sense haver-la de penjar d’un ganxo i una zona enjardinada amb un banc de fusta corregut. L’espai per si mateix ens està informant de què estem entrant a un lloc especial. Aquí, a la planta baixa, estan també la cuina i menjador comunitaris per les celebracions del veïnat, les sales polivalents, la sala de caldera i els trasters. La visió cap amunt des del pati, permet entendre l’organització a un costat i l’altre. A nord els espais de bugaderia i terrassa, oberts i ocupant tota l’amplada de parcel·la i a sud els habitatges amb accés des de les diferents passeres; tot l’espai regat per la lluminositat que proporciona la gran llanterna.
Balcons correguts i tancament
En contraposició a les parts comunes, els habitatges, s’organitzen amb base a una matriu bàsica que treballa amb unitats de 15 m2 útils. Aquests mòduls són espai habitable, i poden destinar-se a diferents funcions: dormir, dinar, llegir, etc. Segons les necessitats de cadascú es configuren les diferents opcions d’habitatge de 40, 60, i 70 m2 construïts. La passera d’accés, permet deixar-hi el cotxet dels més petits, unes plantes, també la bicicleta i pel que necessita reivindicar quelcom, fins i tot alguna pancarta. La cooperativa en el seus estatuts regula les normes de convivència que, mitjançant un responsable, es recorden periòdicament als cooperativistes.
L’habitatge és sobretot ajustat, útil, lluminós, pensat per a les necessitats primordials i amb uns materials adequats al programa i als costos. La cuina i el bany estan pensats com a gairebé mobles. El gran finestral a sud, que abasta tota l’amplada de la sala gran, ja es percep agradable des de l’entrada. Aquesta extensió cap a l’exterior la protagonitza una gran balconada, correguda i sense divisions entre veïns, que amplia visualment la dimensió de la llar i permet gaudir de la cura de les plantes o d’un àpat a l’aire lliure.
El tractament climàtic d’aquesta façana es resol mitjançat diferents tipus de filtres que esmorteeixen o admeten el pas de l’energia solar directa cap a l’interior en funció de l’època de l’any. Un seguit de capes permeten regular l’entrada de llum i radiació; de fora cap a dins: les persianes de cordeta (alacantines), fixades en el sostre de fusta, els tancaments practicables de fusta laminada i vidre aïllant i les cortines interiors. La important volada d’unes terrasses sobre les altres, de 1,80 m d’amplada, contribueix a la projecció d’ombres favorables a l’estiu; i així en el seu conjunt, aquesta façana es percep càlida i mediterrània des de l’interior d’illa, des del futur parc.
Quant a les parts comunes, hi trobem: • Bugaderia • Cuina menjador i sala d’estar per grups • Espai per convidats (dos apartaments) • Espai polivalent • Aparcament de bicicletes • Trasters (un traster per planta) • Eines i objectes compartits
Façana sud, la bugaderia i la terrasa nord.
La bugaderia situada en la primera planta, en la banda nord, és un espai de doble alçada on les activitats de bugada, joc i tertúlia poden conviure perfectament. És un espai semiexterior no climatitzat. El tancament practicable el conformen plaques ondulades de policarbonat fixades a una estructura tubular d’acer mecanitzat i galvanitzat. Les rentadores, que pel moment són les aportades pels cooperativistes, provinents dels seus anteriors habitatges, ocupen una petita zona d’aquest gran espai comú, on està previst que hi convisquin d’altres activitats com la planxa, l’estendre la roba i fins i tot el joc dels més petits.
A dalt de tot d’aquesta part nord de l’edifici apareix una gran terrassa també per la comunitat: gronxadors i estenedors ben amplis per les peces més grans de roba.
Damunt de l’entrada i en uns espais menys privilegitas es col·loquen dues habitacions per convidats que poden assignar-se per torns quan alguna de les unitats necessiti un habitacle extre per un familiar o convidat esporàdic.
L’estructura. L’edifici de fusta més alt
En el moment de la seva construcció aquest edifici va esdevenir el més alt de l’Estat espanyol amb estructura de fusta
L’estructura de fusta: parets i sostres fins a la sisena planta són taulells contralaminats (clt) de 10 i 12 cm i en alguns casos, com la caixa d’escala, de 30 cm de gruix. La posada en obra d’aquest sistema permet completar tota l’estructura d’un edifici de 6 plantes com aquest en menys de 7 setmanes. D’una banda, la lleugeresa del material respecte del formigó, i d’altra, la contribució negativa de la fusta quant a emissions (el CO2 embegut dins del material resta a l’hora de calcular la petjada del global de l’edifici), van resultar decisions indubtables alhora de triar aquest sistema.
Només el contacte amb el terreny es soluciona amb formigó armat: fonamentació i estructura de planta baixa es realitzen amb aquesta tecnologia in situ. La fonamentació és mitjançant llosa de formigó, per damunt de la qual hi ha un forjat sanitari que funciona com a cambra d’aire de refrigeració, permetent establir uns corrents d’aire entre sanitari i coberta que contribueixen a refrigerar l’ambient del pati.
La coherència respecte de la manera de pensar la mobilitat fa que l’edifici no disposi de places d’aparcament: no hi ha planta soterrani destinada a aparcament. El mitjà preferit és la bicicleta, el transport públic o els desplaçaments a peu.
Qui disposi d’un vehicle l’haurà d’estacionar al carrer o a un aparcament extern. Aquest fet, gens menyspreable, redueix de manera considerable l’impacte ambiental, que valorat a 75 anys, permet un estalvi d’entre 500 a 800 T de CO2 a l’ambient.
Muntatge de l’estructura amb CLT: Cross Laminated Timber
Eficiència energètica: A
L’etiqueta obtinguda en l’avaluació d’eficiència energètica és la màxima, una A. Des dels inicis l’edifici va ser concebut amb aquesta finalitat, on cada material, solució constructiva, orientació dels espais… van estar pensats, dissenyats, escollits i executats amb molta rigorositat per reduir al màxim la demanda d’energia provinent de recursos fòssils. Combinant radiació, ventilació i aïllament s’arriba a assolir, sobretot en els habitatges, un grau de confort prou acceptable.
L’aigua calenta sanitària i la calefacció es genera a partir d’una caldera comunitària de pèl·lets que s’ubica a planta baixa. La racionalitat dels sistemes de calefacció centralitzats, versus la multitud d’aparells climàtics independents, reafirma la filosofia de l’habitatge cooperatiu. Tot i això, el consum per habitatge està controlat per uns comptadors de la demanda en cada cas, que permeten fer un repartiment equitatiu de la despesa global. En els habitatges hi ha un petit emissor de calefacció (radiador d’alumini) i un ventilador de sostre per algun moment de punta de fred o calor, però ens comenta en Pol Massoni, arquitecte responsable i cooperativista, que des de què habiten no ha estat necessari la seva posada en marxa.
El pati central, en ser un espai semiexterior i obert, permet la ventilació creuada de tots els habitatges en època estiuenca, tota vegada que tempera l’espai comú de forma natural a l’hivern. La coberta d’aquest espai la conforma una gran llanterna de policarbonat de 9,5 x 22,50 m. Aquesta llanterna està motoritzada, i mitjançant uns sensors de temperatura i pluja, obre i tanca les comportes per assolir la temperatura de consigna en els espais comuns.
Estructura de fusta. Encontre estructura formigó-fusta. La llanterna mòbil.
L’efecte hivernacle a l’hivern amorteix la temperatura de demanda a la cara nord dels habitatges, mentre que a l’estiu en obrir-se, produeixen l’efecte de xemeneia, en connectar-se amb aquell aire fresc del forjat sanitari que aflora a la planta baixa. Així doncs, la demanda en calefacció-refrigeració de l’habitatge és mínima o nul·la. La ventilació creuada façana-pati afavoreix els corrents d’aire i algun ventilador al sostre recolza, com el radiador, aquells moments més aguts.
A la coberta de la banda sud està prevista la implantació de plaques fotovoltaiques per una segona fase d’inversió. De moment el consum energètic és molt baix i aquesta acció, ara per ara, no és prioritària.
Les cooperatives d’habitatges
Les referències de partida són les del model danès Andel de començament del segle XX, on la força de les cooperatives incideix de manera important en les polítiques liberals d’habitatge.
El sistema en règim de cessió d’ús preveu l’atorgament de la propietat dels habitatges a la cooperativa, i aquesta cedeix l’ús en usdefruit als socis a canvi d’un lloguer just. Aquest dret pot ser indefinit, transferit o heretat. Cada soci de la cooperativa te una acció o participació (Andel en danès), que li atorga el dret d’ús indefinit i heretable del seu habitatge amb un lloguer tou i un vot en els espais de gestió i decisió de la cooperativa.
La principal virtut d’aquest model radica en el bloqueig de qualsevol possibilitat d’especulació. El soci i usuari no pot vendre ni llogar el seu habitatge, ja que el valor rau, precisament, en l’ús d’allò que no ha de ser mai considerat com un bé de consum, sinó com un dret de primera necessitat: l’habitatge.
Habitatges Andel al districte Vesterbro de Copenhagen / Henrik Gutzon, Dinamarca
______________________________
Economia i gestió de l’obra

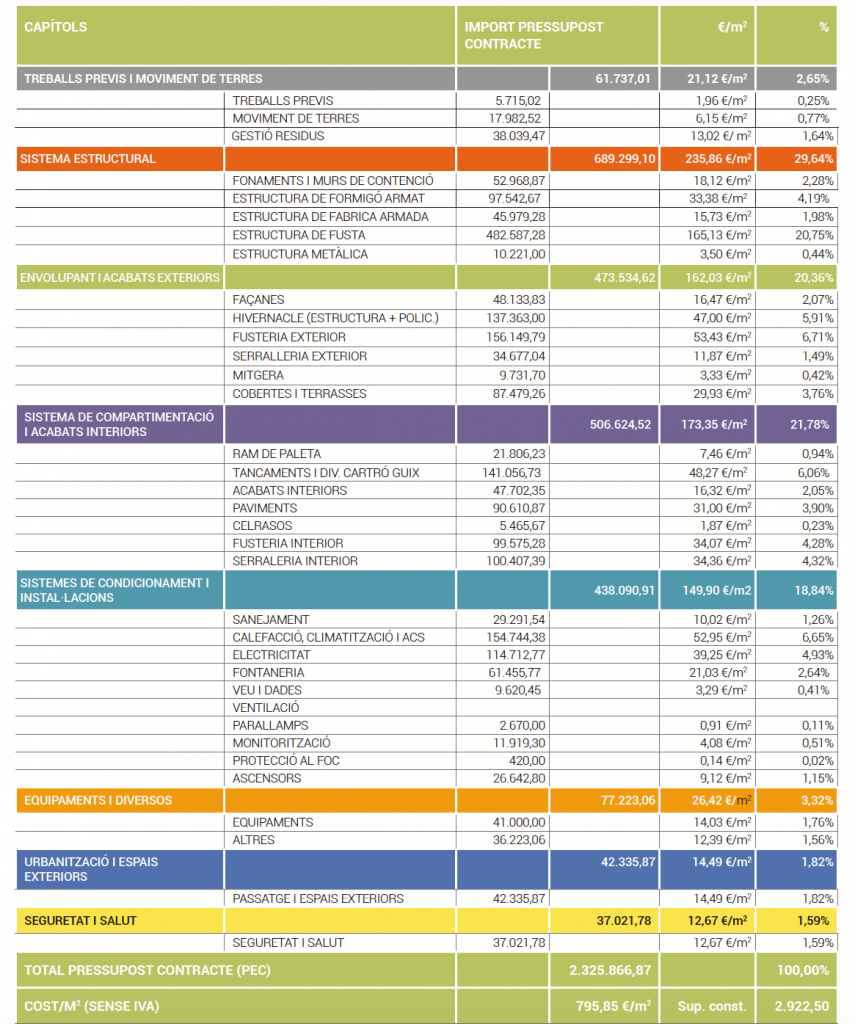

Analitzant els costos d’aquesta obra veiem com destaca el capítol d’estructura de fusta laminada que representa quasi el 21% del total del pressupost. El paquet d’instal·lacions que inclou a més del clima, la lampisteria, l’electricitat, l’ascensor, el parallamps, veu i dades i la monitorització del consum i la despesa energètica, no arriba al 19%.
Per tant, tenim d’una banda una gran inversió en el sistema estructural amb els panells CLT i unes instal·lacions molt ajustades, però que arriben fins a la monitorització. Si posem al mig el cost dels aïllaments que embolcallen l’edifici que no mereix ni una línia al pressupost pel seu baix cost, ja quasi ho tindrem tot.
Aquesta dada és important perquè ens està parlant d’un tipus d’edifici que s’allunya del model convencional d’habitatge plurifamiliar, on normalment l’estructura i les instal·lacions s’enduen cadascuna el 30% del pressupost, i la resta queda molt repartida.
Cal destacar però, que hi va haver una part d’autoconstrucció per part de les sòcies i usuàries de l’edifici, que no està imputat en el cost d’execució. És a dir, l’obra es va recepcionar per exemple, sense les cortines enrotllables de protecció solar de la façana sud, sense pintar el cartró-guix, no es van col·locar sòcols, no es van fer distribucions interiors als espais habitables més enllà del nucli del bany… Elements que si s’haguéssin executat en qualsevol altra promoció d’habitatges tant pública com privada, i haguessin tingut un cost.
Estem parlant d’un tipus d’edifici que s’allunya del model convencional d’habitatge plurifamiliar
L’estructura
Dos comentaris respecte de l’estructura: es tracta d’un sistema que es prepara a taller sobre els plànols de projecte i que es pot muntar en només 17 dies amb l’ajut d’una grua. El control de qualitat és molt menys costós que el d’una estructura de formigó.
D’altra banda, quan ens fixem en la repercussió d’aquesta estructura, caldria valorar el cicle complet, és a dir, construcció-descontrucció en la comparació de sistemes, i aquí podem entendre el diferencial entre una estructura de formigó –potser amb costos més ajustats–, però amb un sobrecost de desconstrucció i de gestió de residus, que la fusta, que en aquest cas no tindria, o fora molt més econòmic (només el desmuntatge). Els edificis costen el seu valor de construcció, el seu manteniment, els consums energètics al llarg de la seva vida útil i el cost de desconstrucció. S’ha de valorar tot el cicle complet, si més no, tenirho en compte.
Hem de considerar també que quan parlem d’estructura de fusta laminada, estem construint murs i sostres a base de panells i per tant, amb poc més, – això són els revestiments-, ja tenim resolt el gros de l’obra.
Destacar quant al cost final tant ajustat, 795 €/m2, és un molt bon preu per un plurifamiliar, es deu en gran part a la contractació per industrials de forma independent. Aquest fet, tal com diuen els directors d’execució va implicar un sobreesforç, per haver de tractar amb cadascun dels industrials intervinents a l’obra de forma independent: estructura, revestiments, manyeria, paviments, instal·lacions, cuines i banys, pintor… Tot i la intervenció d’un project mànager, és molta més feina de coordinació i temps de dedicació en visites i gestió.
La solució dels tancaments de la façana nord i de la lluerna amb plaques de policarbonat, lleuger, econòmic i fàcilment intercanviable, és una de les raons que permeten ajustar molt el cost i una de les decisions lloables del projecte.
Quan al paviment, sorprèn que amb una idea tant clara de prefabricats, aquests es decidissin fer amb formigó in situ. Aquest crec que és el punt més feble del projecte i el que sembla que va generar més inconvenients. Tot i que el paviment es va executar prèviament al muntatge de les divisòries, tancaments i instal·lacions, va requerir la protecció amb moquetes provisionals, per evitar cops, taques i uniformitat fins al final de l’obra.
En el moment de la seva construcció La Borda va ser l’edifici amb estructura de fusta més alt de l’Estat espanyol. Un molt bon exemple d’economia i gestió de l’obra. No sé vosaltres, però jo cada dia en veig més d’estructures de panells de fusta laminada, sobretot en la tipologia d’habitatge unifamiliar entre mitgeres. Poder fabricar l’estructura a taller i muntar en tant poc temps és un pas endavant en tecnologia.
Felicitats a l’equip director i als promotors.
Un projecte de vida
ELS DIRECTORS D’EXECUCIÓ Gemma Rius i Xavier Aumedes
Recordo el dia que el Xavier va arribar al despatx i ens va dir que participaríem en la construcció d’un edifici d’habitatges per a una cooperativa, que seria un edifici amb estructura de fusta de sis plantes, eficient i de construcció sostenible. Cooperativa? Estructura de fusta? Edifici de consum zero? Tot i ser conceptes que havíem sentit moltes vegades, mai els havíem tingut tan a prop… Era un repte i ens hi vam abocar de ple.
La relació, comunicació i transparència amb tots els integrants de les diferents especialitats de l’equip redactor va ser molt fluïda des de bon començament, i això va crear una bona cohesió i confiança entre l’equip que va ser fonamental per solventar i sortejar els diferents entrebancs que en qualsevol execució d’obra sorgeixen, i en aquest cas, algunes d’elles, eren novedoses per a nosaltres.
L’acte de la primera fusta va ser el primer contacte amb algunes de les usuàries de la cooperativa. En aquell moment ja vam poder copsar el que representava haver arribat fins allà per moltes de les persones que allí es trobaven, anys de treball i lluita per un objectiu comú que, en aquell moment, es començava a materialitzar… i nosaltres, teníem l’oportunitat de formar-ne part!
L’execució i el muntatge
Durant dinou mesos, setmana rere setmana l’obra va anar avançant. Un cop completada l’estructura de formigó fins a sostre de planta baixa, amb qui estàvem més familiaritzats, esperàvem impacients l’arribada dels panells de clt de l’estructura de fusta. Encara no havien passat cinc setmanes des del primer camió, que ja teníem alçat un edifici de 6 plantes pis. Durant aquest mes i escaig, cada visita d’obra era una novetat, una planta més, mitja escala col·locada, operaris cargolant ferratges vuit hores al dia…
Durant el primer estiu, de forma simultània es van executar els paviments de formigó i les cobertes. A partir del setembre, l’obra va anar tenint cada cop més moviment, amb convivència de múltiples industrials al mateix moment. La contractació per lots realitzada directament per part de la cooperativa, va comportar una implicació més gran en aquest sentit. Les visites d’obra es van arribar a allargar fins a 6 hores en alguns moments, i s’organitzaven per industrials, realitzant subvisites d’obra amb cada un d’ells. La coordinació de seguretat amb tans industrials també va ser complicada en alguns moments. Un dels punts de més difícil gestió va ser mantenir en bon estat la protecció dels paviments de formigó (que ja eren l’acabat final dels habitatges), que es va fer amb unes moquetes que eren massa gruixudes i això generava entrebancs si els operaris no les recol·locaven correctament quan les havien de retirar per fer algun treball… Aquell any les pluges van arribar tard i malament (pel que a l’obra es refereix, és clar…). Com passa sovint, la planificació inicial dels treballs no va ser la real després a l’obra, i per exemple, l’endarreriment en el muntatge de la lluerna del pati central (degut a dificultats en la contractació i fabricació), va produir que quan linterior dels habitatges ja es trobaven en un estat molt avançat, amb aplacats de cartró-guix col·locats, encara tinguéssim entrada d’aigua per l’interior del pati i per una de les mitgeres. Això va fer prendre mesures ràpides de protecció amb tendals i altres elements ja que les passeres no disposaven l’impermeabilització i el desmuntatge d’alguns aplacats per deixar ventilar algun tancament que havia quedat totalment empapat d’aigua.
El muntatge de la lluerna central va ser el punt culminant de l’obra. Des d’una plataforma de treball situada damunt d’una bastida de 6 plantes dalçada, es van muntar aquests elements tan característics de l’edifici.
Els acabats finals no tenen cap particularitat. De fet, tenint en compte el cost ajustat que s’havia d’assolir, les usuàries van estar dacord (tot sempre per via assembleària) que en aquell moment, per exemple, es deixava sense pintar el cartró-guix, sense tancar els petits magatzems de planta, sense col·locar les persianes enrotllables de protecció solar de façana sud… La prioritat era obtenir els mínims d’habitabilitat i tot seguit, mica en mica, en jornades d’autoconstrucció, les usuàries anirien completant diferents tasques. Aquest era lobjectiu i va ser assolit!
Avui hem tornat a La Borda. L’edifici està totalment personalitzat per les seves usuàries. Tenir l’oportunitat de tornar-hi després de més d’un any d’haver acabat l’obra ha estat un privilegi. Només entrar, ens hem trobat el pati interior de planta baixa ocupat per bicicletes de totes mides, grans, petites, amb rodetes i sense, tricicles… El doble espai comunitari de planta primera apropiat pels habitants més petits de l’edifici, joguines de tot tipus i cabanes de roba comparteixen zona amb les rentadores comunitàries.

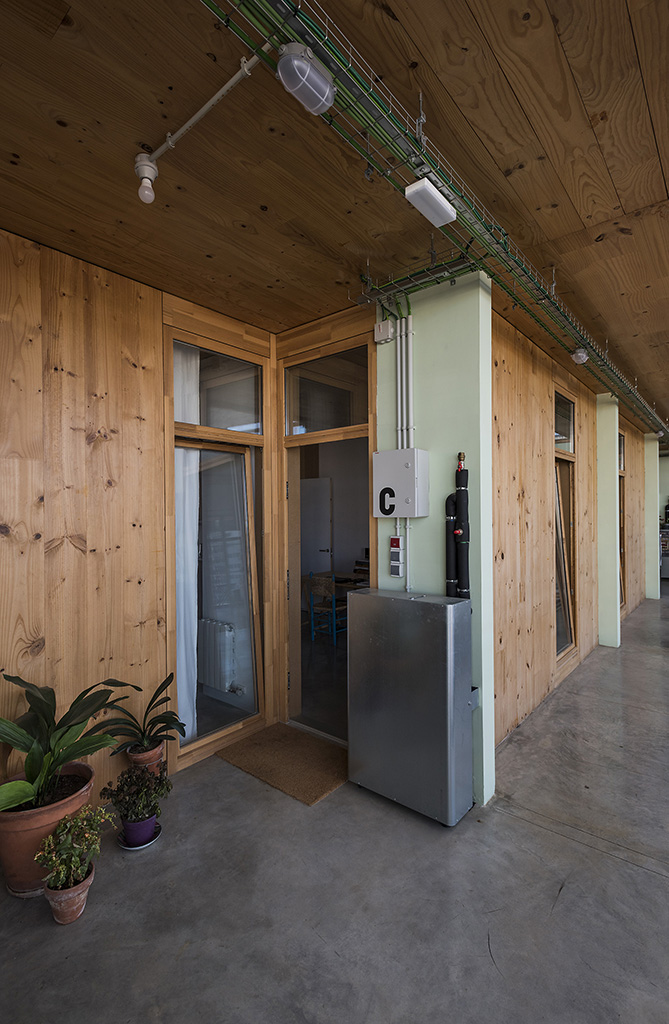

Les passeres són el reflex de la personalitat dels seus habitants, visualitzes a qui li agraden les plantes, aquella que és més reivindicativa i ha penjat una pancarta o bé la que és més pràctica i té un penja-robes i un sabater a la porta del seu habitatge. Totes les opcions són bones. A la terrassa de la planta cinquena, uns gronxadors improvisats i unes taules i cadires per prendre la fresca, ocupen part de l’espai pensat per estendre la bugada.
Al principi, quan vam començar a participar en aquest projecte no érem conscients del que això representaria per a nosaltres, l’aprenentatge rebut, en el sentit més ampli de la paraula, ha estat total, i en molts àmbits diferents, no només el constructiu, sinó, sobretot, el personal. La Borda, més enllà dels diferents reconeixements i mèrits rebuts, és un edifici plural i tan potent per si mateix, que “desBorda” (i mai millor dit) interès des de molts punts de vista, constructiu, social, econòmic… La Borda no és només un edifici, és un projecte de vida!
L’equip director de l’obra junt amb la redactora de L’informatiu (Foto: Chopo)
